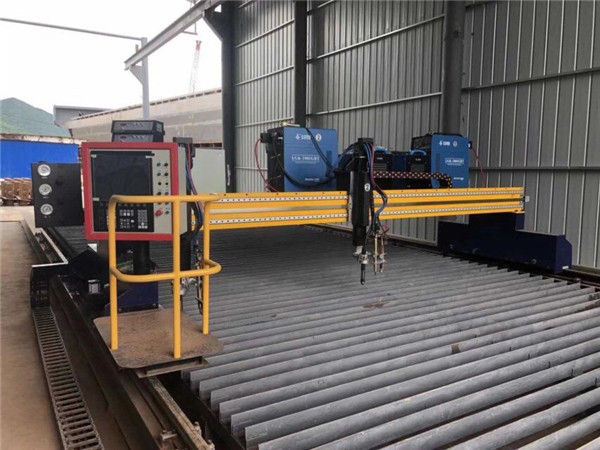

Cortadora de plasma pórtico 3mx8m
Información básica


Modelo NO .: 3MX8M
Gas de corte: oxígeno + acetileno o propano
Sistema CNC: Beijing Start CNC
Motor y controlador: Stepper & Nbsp; Motor and Driver
Software: software Fastcam
Precisión en movimiento: 0.01mm por paso
Modo de conducción: guía lineal y engranaje de rack
Método de enfriamiento de la antorcha de corte: refrigeración por aire o refrigeración por agua
Current: 30-400A Fuente de corte por plasma
Plazo de ejecución: días 7
Software Nest: Fastcam
Pliego de condiciones: 3000X8000MM

Caracteristicas


1. Estructura con soldadura en Y, eje X con cremallera y accionamiento de guía lineal, eje Z con elevación eléctrica automática, para garantizar la velocidad y la calidad de corte.
2. Máquina con sistema de lubricación, sistema de extracción automática de humos y a prueba de polvo. 3. La configuración es muy simple, todo tipo de gráficos CAD se pueden leer directamente en nuestro sistema a través del U-disk. El software puede editarse gráficos automáticamente.
4.Colocación de la interfaz de Udisk y del software de conversión automática de códigos de corte para el dibujo CAD, el dibujo CAD se puede introducir directamente en el cortador a través del U-disk.
5.Las sugerencias para cada operación se muestran en la pantalla en cualquier momento, por lo que los operadores pueden usar nuestro sistema sin estar entrenados o leyendo las instrucciones.
6.Iluminación de las luces indicadoras para varios enganches. El diagnóstico de enganche es claro a simple vista y el mantenimiento es conveniente y rápido.
7. Hay llaves necesarias para el control del movimiento en el carro de la antorcha, por lo que el operador puede mover fácilmente la antorcha al lugar correcto.
8. Con punto de interrupción o interrupción de la energía, función de memoria.

Parámetro


Nombre Máquina de corte CNC de pórtico
Modelan3000 6000 × × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
Tipos de corteCombustible oxigenadoPlasmaOxy-fuel y Plasma
EstructuraPórtico, doble disco
Carril de seguimiento y Carril guía3000 × 6000mm
Tamaño de corte efectivo2400 × 4500mm
TransmisiónCarretillas principales longitudinales y transversales: cremallera y piñón Carretilla auxiliar transversal: correa de acero
Transmisión de tuboTransversal: cadena de arrastre de plástico industrial;

Longitudinal: poleas colgantes o cadena de arrastre de puesta a tierra

espesor de corte6-150 mm acero dulce

2-40mm acero dulce, SS, latón, aluminio, etc. (Depende de la capacidad del plasma)Oxy-fuel 6-150 mm;

Plasma: depende de la capacidad del plasma;

Antorcha1 (2 es la opción)1 (2 es la opción)2
Control de altura de la antorcha (THC)Control motorizado de la antorcha (CAP automático de THC es la opción)Voltaje de arco automático THC

Voltaje de arco automático THC para corte por plasma

Control motorizado de la antorcha para corte de oxígeno y combustible
